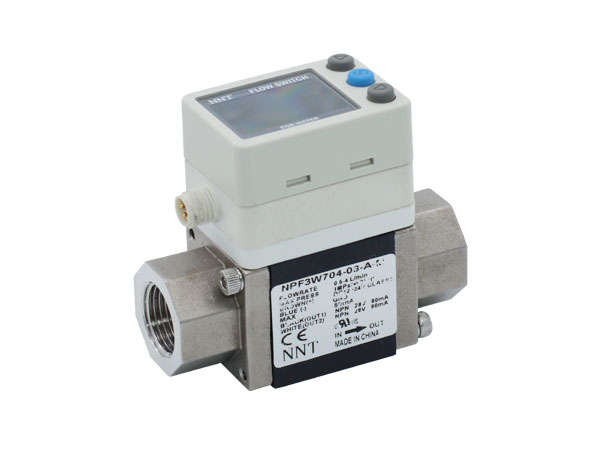

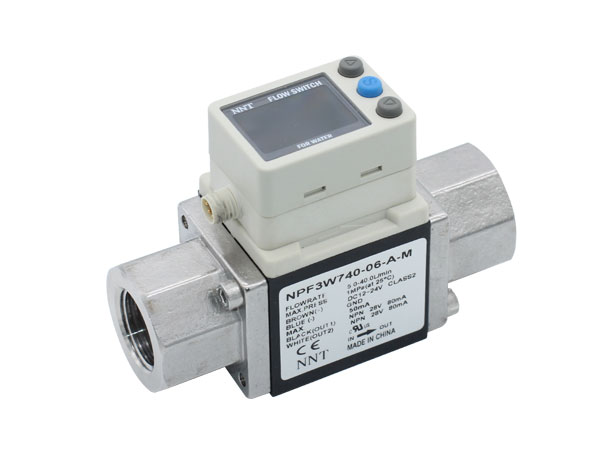

  • 水流量开关NPF3W7

水流量开关NPF3W7

3色/2屏显示

流体温度范围: 0~90C

显示部可旋转: 90° (逆时针)/225° (顺时针)

减少配管空间。(旧产品NPF2W需要8倍以上的直配管)

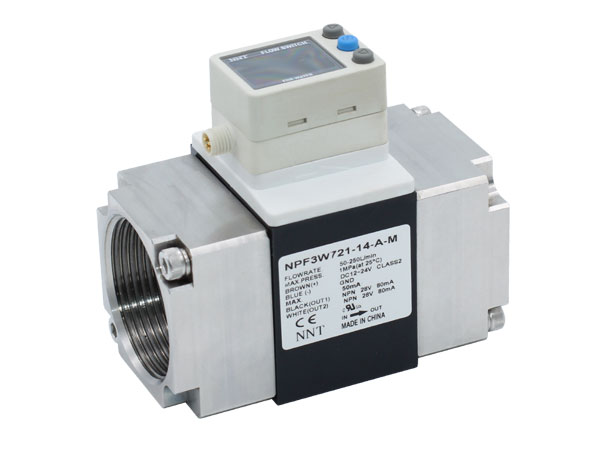

新增型号NPF3W721-14-0-M。(可设定流量为20-350L/min)

可选项/零部件型号

全国热线

0769-81865809

  • 产品详情
  • 型号表示方法
  • 外形尺寸图(毫米)
  • PDF文档
标准规格 Standard
型号注1 NPF3W704-03-口-M NPF3W720-04-口-M NPF3W740-06-口-M NPF3W711-10口-M NPF3wW721-14口-M
测定流体 水以及乙二醇水溶液(但粘度3mPa·[3cP以下1)
检测方式 卡门旋涡式
额定流量范围2 0.5~4L/min 2-16L/min 5-40L/min 10~100L/min 50~250L/min
可显示流量范围 0.35~5.50L/min 1.7~22.0L/min 3.5~55.0L/min 7~140L/min 20~350L/min
可设定流量范围 0.35~5.50L/min 1.7~22.0L/min 3.5~55.0L/min 7~140L/min 20~350L/min
设定最小单位 0.01L/min 0.1L/min 1L/Mmin 2L/min
累计脉冲换算值(脉冲宽度=50ms) 0.05L/脉冲 0.1L/脉冲 0.5L/脉冲 1L/脉冲 2L/脉冲
使用流体温度 0-90℃(未冻结未结露)
显示单位 瞬时流量L/min、累计流量L
精度 显示值:土3%满刻度:模拟输出:±3%满刻度
重复精度 ±2%满刻度注3)
温度特性 ±5%满刻度以下(25℃基准)
使用压力范围 O-1MPa
压力损失 最大流量时45kPa(无流量调节阀) 最大流量时60kPa(无流量调节阀)
累计流量范围注4 99999999.9L 999999999L
每0.1L 每0.5L 每1L
开关输出
NPN或PNP集电极开路输出
最大负载电流 80mA
最大外加电压 DC28V
内部电压降 NPN:1V以下(负载电流80mA时)
响应时间注5 0.5s/1s/2s
输出保护 短路保护
模拟输出 输出模式 流量 迟滞模式、上下限比较模式、累计输出模式、累计脉冲输出模式中选择
温度 迟滞模式、上下限比较模式中选择

响应时间注6 0.5/1s/2s(与开关输出连动)
电压输出 输出电压:1-5V 输出阻抗:1kΩ
电流输出 输出电流:4~20mA 负载阻抗:DC12V时300Ω以下、DC24V时600Ω以下
迟滞 可变
外部输入 无电压输入:0.4V以下(有触点或无触点)、输入30ms以上
显示方式 2画面显示(主屏4位7段2色显示红/绿、副屏6位11段白)
动作指示灯 输出1、输出2:橙
电源电压 DC12~24V±10%
消耗电流 50mA以下
耐环境 保护等级 Ip65
使用温度范围 0~50℃(未冻结未结露)
使用湿度范围 动作时、保存时:35~85%R.H.(未结露)
耐电压注7 AC1000V1分钟所有外部端子与壳体间
绝缘电阻 50MΩ以上(DC500V兆欧表)所有外部端子与壳体间
认证、规格等 CE、UL(CSA)、RoHs
接液部材质 PPS, SUS304. FKM. SCS13
无润滑脂规格
接管口径Rc(PT) 3/8 1/2 3/4 1 11/2

注1)另有带温度传感器和带节流阀和PNP模拟输出规格,请与本公司联系。

注2)当实际流量小于最低显示范围,显示会出现“*0.00”, "、”,“0.0”或“0”

注3)开关输入的响应时间选择0.5s的场合,重复精度为土3%

注4)电源OFF时被消除。可选择记忆功能。(可选择2分钟间隔或5分钟间隔)

选择5分钟间隔的场合,其记忆元件(电子元件)最大寿命值为100万次

(24小时通电的场合, 5分钟x100万次=500万分钟=约9.5年)。

使用保持功能的场合,根据使用条件计算其使用寿命,并在其范围内使用。

注5)是相对于开关输出达到设定值90%的场合的响应时间。(温度传感器输出的场合为7S。)

注6)是相对于开关输出达到90%为止的响应时间。(温度传感器模拟输出的场合为7s。)

注7)当代温度传感器时,耐电压时250VAC.

资质证书 Certifications

诺能泰资质证书

型号表示方法 Model indication

型号表示方法

配线方法

配线方法

外型尺寸(毫米)

外型尺寸(毫米)
