打蜡机气动控制系统
返回列表 来源: 发布日期: 2020.09.04


    打蜡机气动控制系统较为简单,气源高压气体经三联件、数显压力开关进入分气座,压力空气从分气座出来分成两路,工作时,失电截止阀得电导通,一路压力空气经失电截止阀、精密调压阀进入腊桶对防污剂液面加压,压力大小可以通过 精密调压阀进行调节,由数显压力表开关显示压力值。工作停止时,失电截止阀失电换向,截止压力空气流出,使蜡桶内防污剂液面无压,可有效的控制防污剂在停机时产生滴漏现象。

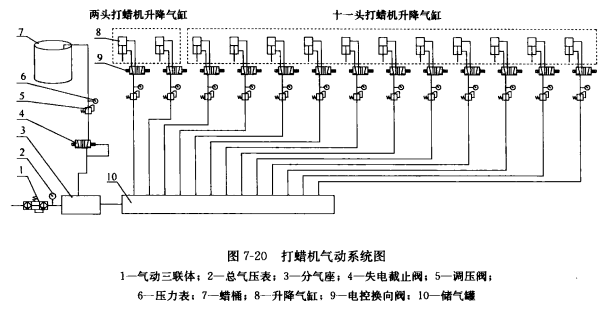

打蜡机气动系统图

    另一路压力空气直接进入储气罐,在储气罐上有十三个出口,前两个出口用于两头打蜡机升降气缸控制,后十一个出口用于十一个打蜡机升降缸控制。压力空气从储气罐出来经调压阀、电磁换向阀,当电磁换向阀得电时,压力空气进入气缸上部,驱动活塞杆下降,由各相应数显压力表显示压力。当电磁换向阀失电时,压力空气进入气缸下部,推动活塞杆上升,带动刷盘上升,离开砖面。其中,十三个升降气缸上升和下降的压力值时相等的,所以各支气路压力不能调的太低,压力值太低会使刷盘上升速度过慢。所以调整压力时应该综合考虑,既要保证刷盘在工作时对砖面有一定的压力,又要保证在停止工作时刷盘能够上升。
