数字式压力开关使用场景模拟：

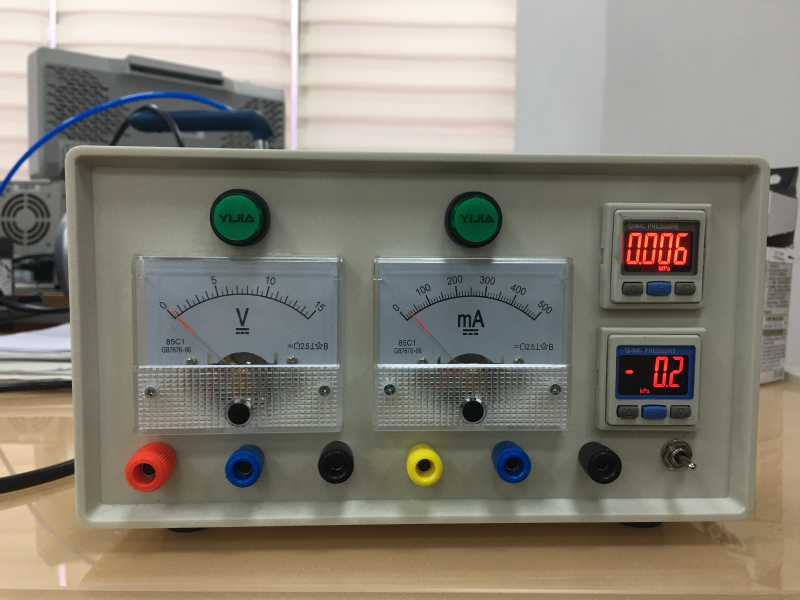

可调可控气压源仪器是一个能够控制气压输出大小、转换正压和负压的气压源。

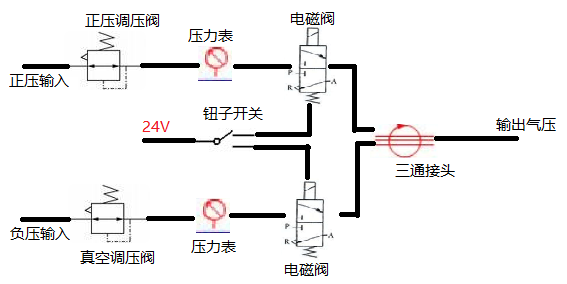

仪器含有两个气路，每个气路中含有一个NNT调压阀、一个NNT压力表 、一个NNT电磁阀 。

两个气路分别从外部接入正压调压阀和负压调压阀，我们可以通过调压阀来更改输入到气路中的气压，利用高精度数字式压力表 观察当前输入的气压大小，从而准确得到测试所需要的气压。

在气路中添加的电磁阀能够控制该气路是否通气，能简化我们的部分操作，两个电磁阀与一个MTS-103钮子开关相连，钮子开关的公共端与电源相连，向不同方向拨动钮子开关分别将NNT电磁阀 与电源导通，实现正压气路和负压气路的选择。

最后用三通接头将两个气路连接在一起，从同一个通气口输出。

另外，我们在仪器上添加了电流表、电压表等工具。

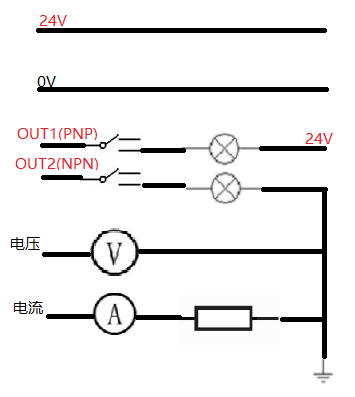

将电源正负极直接与插孔连接可以作为一个电源；将带灯的按钮公共端与插孔连接，按钮的常断点与电源正极相连，当按下按钮时，灯亮同时对应插孔作为PNP输出；将带灯的按钮公共端与插孔连接，按钮的常断点接地，当按下按钮时，灯亮同时对应插孔作为NPN输出；将电压表一端与插孔连接，另一端接地，该插孔用于测量电压；将电流表一端与插孔连接，另一端接入一个200Ω电阻后接地，该插孔用于测量电流。
