电气比例阀在丝印机行业中的一种应用
返回列表 来源: 发布日期: 2020.07.28

根据中国电子科技集团公司第二研究所的最新研究,使用诺能泰的NITV电气比例阀以及配套PLC、模拟量输入模块、模拟量输出模块来实现丝印机丝印压力连续稳定可调和高精度的压力控制。这是一种使用了预先计算电气比例阀二次侧最大输出压力的方法,利用电气比例阀自身线性特性,进行丝印机丝印刮刀压力的精确调控,来满足丝印机动力系统所需的精度要求。

NITV型电气比例阀由广东诺能泰自动化技术有限公司独立研发,采用高速开关电磁阀,控制上使用了 PWM 脉冲调制,使其能够达到很高的控制精度,在印刷行业中广泛使用。

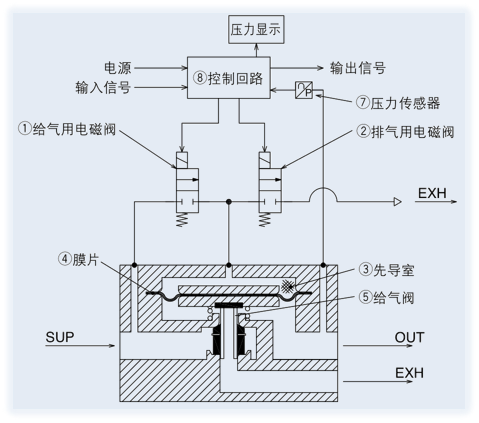

NITV高速开关电磁阀型电气比例阀原理图如下:

NITV高速开关电磁阀型电气比例阀原理图

该装置由进气和排气高速开关电磁阀、压力检测传感器和控制电路构成。 当有信号输入时,进气电磁阀打开,排气电磁阀关闭,主阀向先导腔供气,主阀芯下移,输出二次压力。 同时二次压力值由压力传感器检测,并反馈到控制电路。 控制电路以输入信号与输出二次压的偏差为基础,用 PWM控制方式驱动进、排气电磁阀,实现对先导腔压力的调节,直到偏差为零,进、排气电磁阀均关闭,主阀芯在新的位置上达到平衡, 从而得到一个与输入信号成比例的输出压力。

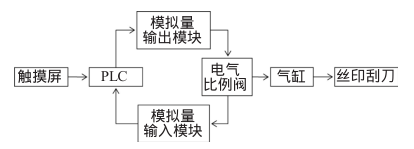

丝印机压力调控系统由电气比例阀、 丝印刮刀控制气缸、 丝印刮刀、 模拟量输入模块、模拟量输出模块、触摸屏组成,功能示意图如下:

丝印机压力调控系统功能示意图

在触摸屏上设定丝印刮刀的工作压力, PLC 计算并转换为模拟量输出模块所需的数字量, 由模拟量输出模块输出一定的电压值到电气比例阀, 电气比例阀根据给定的电压信号进行二次压力输出, 由内置的压力传感器检测到达设定压力值,即完成一次压力调节。

并且要求气压控制精度达到 ,控制精度要求高, 所以选用控制精度较高的开关电磁阀型电气比例阀, 同时由于要求电气比例阀的最大压力输出大于 0.42 MPa, 可以选用 NNT公司型号为NITV1050-312L 的电气比例阀,最大压力输出可以设定为0. 9 MPa。 加控制的精度不仅取决于电气比例阀的精度, 气缸的摩擦阻力特性影响也很大。 标准气缸的摩擦阻力要随着工作压力、运动速度等因素变化,难于实现平稳加压控制,我们应该选用低速、恒摩擦阻力气缸。

  不仅限于丝印机行业丝印压力的控制,NITV型电气比例阀在工业应用中也能胜任点焊机点焊力度控制,汽车行业的制动压力控制,喷涂行业中的流体比例控制,吹塑行业的吹塑压力控制等。由于电气比例阀自身线性特性,高的控制精度,它在压力灌装行业,激光切割行业,缠绕机,涂布机,等行业也应用广泛。
