| ND-R73(带指示灯) | ||||

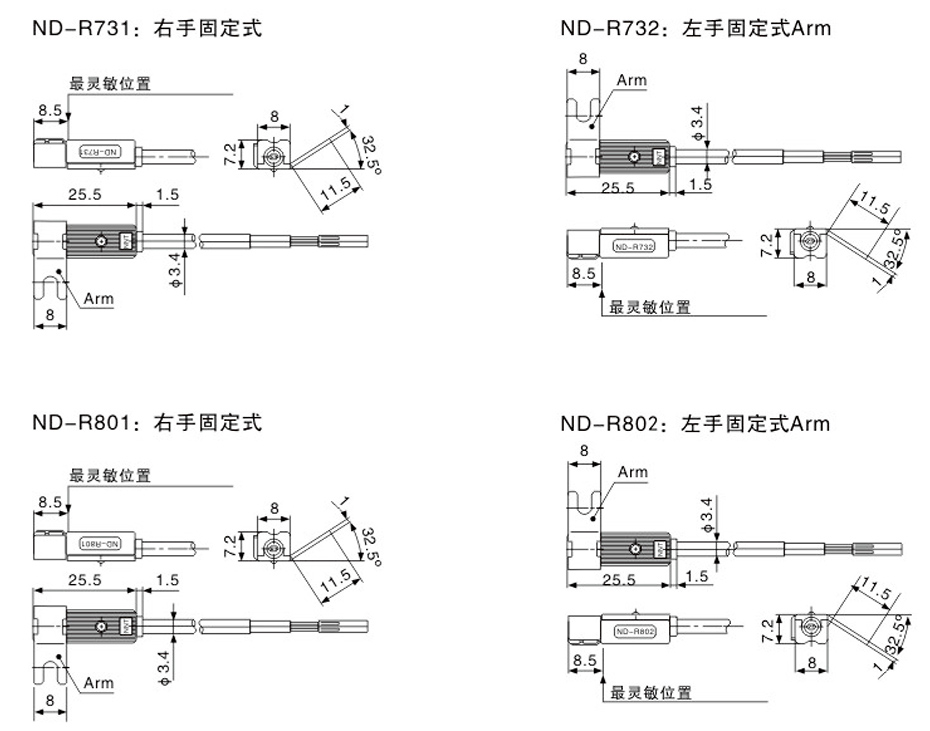

| 磁性开关型号 | ND-R731，ND-R732 | |||
| 适合负载 | 继电器，PLC | |||
| 负载电压 | 24VDC | 100VDC | ||
| 最大负载电流和范围 | 5to40mA | 5to20mA | ||
| 回路见图 | ③ | |||
| 内部电压降 | 2.4V以下 | |||
| 指示灯 | 开启时红灯闪烁 | |||
| 标准 | CE认证 | |||
| ND-R8O(无指示灯) | ||||
| 磁性开关型号 | ND-R801，ND-R8022 | |||
| 适合负载 | 继电器，PLC，IC回路 | |||
| 负载电压 | 24V（AC/DC）以下 | 48V（AC/DC） | 100V（AC/DC） | |
| 最大负载电流 | 50mA | 40mA | 20mA | |
| 回路见图 | ④ | |||
| 内电阻 | 1Ω以下(包含导线3m电阻) | |||
| 标准 | CE认证 | |||
| 磁性开关型号 | ND-R73□ | ND-R80□ | |
| 导线长 | 0.5m(NiI) | 11 | 11 |
| 3m(L) | 49 | 49 | |
| 5m(Z) | 79 | 79 | |
耐油乙烯橡皮绝缘导线说明：
| 磁性开关型号 | ND-R73□·ND-R80□ | ||
| 外壳 | 外直径[mm] | φ3.4 | |
| 绝缘 | 芯数量 | 2芯(茶/蓝) | |
| 外直径[mm] | φ1.1 | ||
| 导体 | 有效面积[mm2] | 0.2 | |
| 标准面积[mm2] | φ0.08 | ||
| 导线最小折弯半径[mm](参考值) | 21 | ||
